Przekażnik pompy 24V-230V
Opis
PRZEZNACZENIE

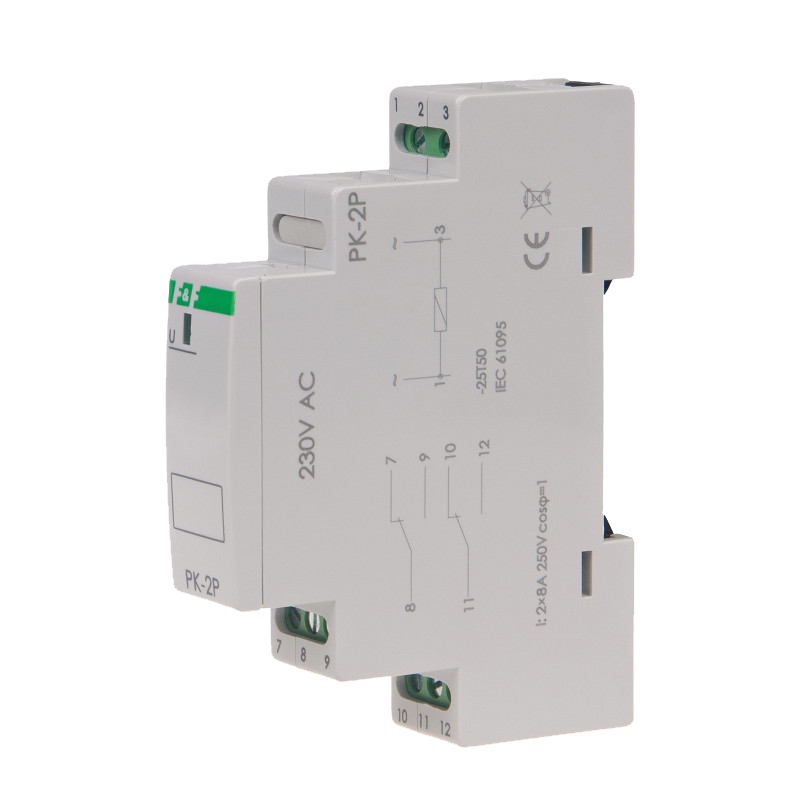

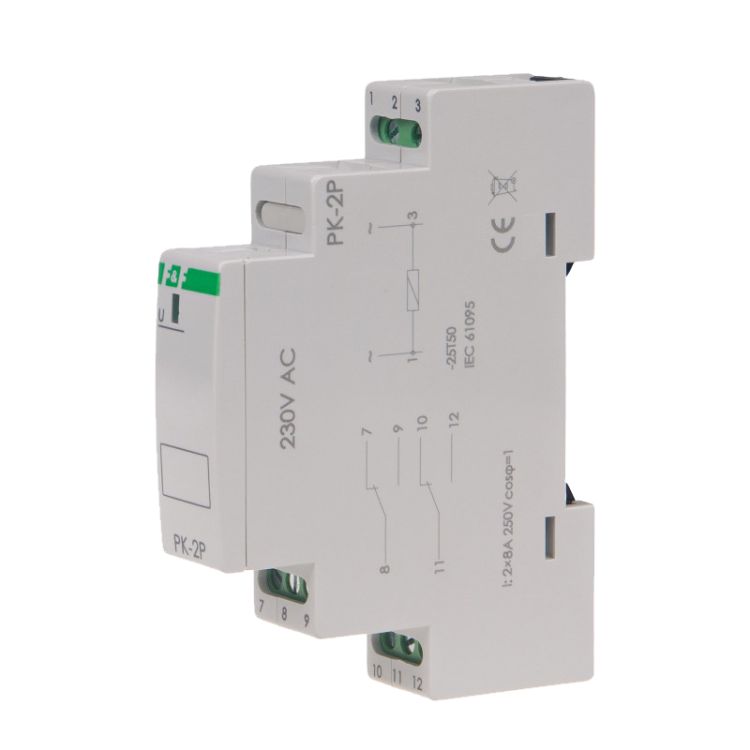

Przekaźnik elektromagnetyczny w obudowie jednomodułowej
do bezpośredniego montażu na szynie TH-35.
DZIAŁANIE
Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styków w pozycję 8-9 i 11-12. Stan ten jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styki powracają w pozycję 8-7 i 11-10.
MONTAŻ
1.Wyłączyć zasilanie.
2.Zamocować przekaźnik na szynie w skrzynce rozdzielczej.
3.Zasilanie podłączyć do zacisków 1-3. Dla napięcia AC: kolejność
dowolna; dla napięcia DC: 1(+) i 3(−).
4.Obwód zasilania sterowanego odbiornika podłączyć przez styki
8-9 i 11-12 (styki zwierne).
